TL型表冷器系銅管穿鋁片式表冷器，它采用了機械漲管和圓弧波紋雙翻邊鋁助片結構型式。機械漲管使銅管與鋁助片接觸緊密，圓弧波紋能加快流體紊流，破壞邊界層，提高傳熱系數。結構型式，再加上水路行程，管距，片距設計合理，使得該表冷器具有傳熱性能好，空氣阻力小、結構緊湊，重量輕等特點。它可較廣的應用于空調、冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組合適的配套產品，它又可與風管連接作為冷卻或加熱單獨使用。
       銅管焊接采用低溫快速釬焊，確保耐壓＞1.2MPa。
       該表冷器有多樣片距（2.5-3.6毫米），現格品種齊全可滿足不同工況和各種組合的需要。
       從傳熱學理論可知，對于水-空氣熱交換器的大熱阻在空氣側，為了增大傳熱系數，必須減小空氣側熱阻，而有效的方法是利用邊界層理論，增大空氣的紊流狀態，即增大空氣側的放熱系教。為此設計了四種助片片形：
       ●V型助●V形+條縫●正弦波形●正弦波+橋
       上述四種助片片形可滿足不同用戶不同的工藝要求。

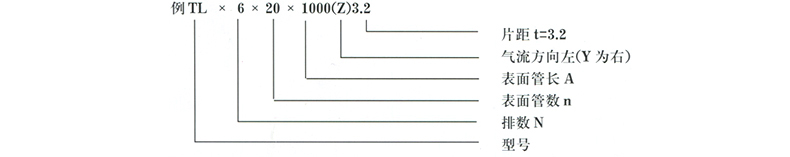

       TL型編號方法為

       編號方法
       例TL×4×24×1500（Z）3.0
       TL————型號
       4————排數N
       24————表面管數n
       1500————表面管長A
       （Z）——氣流方向左（Y為右）
       3.0————片距t=3.0

       迎風面積：F=A×B（m2）傳熱面積：F=Fd·A·n·N（m2）
       單管每米散熱面積：Fd=0.84m2（片距3.0）總通水面積：f=1.767×10-4·n（m2）
       通風凈面比：Φ=Ff／Fy=0.532（以片距3.0計算）
